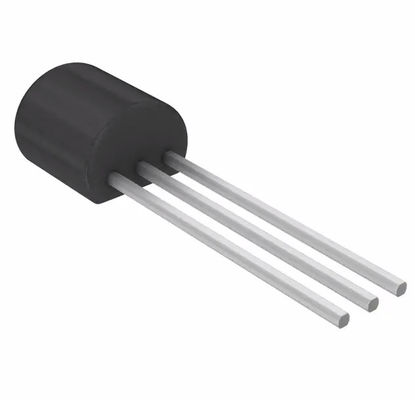

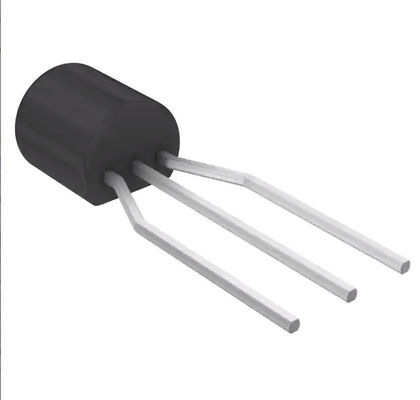

Referência IC 2.495V ajustável 36 VV da tensão da derivação de TL431ACLPR 100 miliampères TO-92-3

Referência IC 2.495V ajustável 36 VV ±1% da tensão da derivação de TL431ACLPR 100 miliampères TO-92-3

Folha de dados: TL431ACLPR

Recursos adicionais:

Descrição

Os TL431LI/TL432LI são alternativas do pino-à-pino a TL431/TL432. TL43xLI oferece a melhor estabilidade, tração de uma mais baixa temperatura (VI (o colaborador)), e mais baixa corrente da referência (Iref) para a precisão de sistema melhorada.

Os dispositivos TL431 e TL432 são reguladores ajustáveis da derivação do três-terminal, com estabilidade térmica especificada sobre variações da temperatura automotivos, comerciais, e militares aplicáveis. A tensão da saída pode ser ajustada a todo o valor entre Vref (aproximadamente 2,5 V) e 36 V, com os dois resistores externos. Estes dispositivos têm uma impedância típica da saída de 0,2 circuitos da saída ativa de Ω. fornecem uma característica de ligação muito afiada, fazendo a estes dispositivos substituições excelentes para diodos de Zener em muitas aplicações, tais como o regulamento a bordo, fontes de alimentação ajustáveis, e comutando fontes de alimentação. O dispositivo TL432 tem exatamente a mesmas funcionalidade e especificações elétricas que o dispositivo TL431, mas tem pinouts diferentes para os pacotes de DBV, de DBZ, e de PK.

TL431 e os dispositivos TL432 são oferecidos em três categorias, com tolerâncias iniciais (em 25°C) de 0,5%, de 1%, e de 2%, para o B, o A, e a categoria padrão, respectivamente. Além, a baixa tração da saída contra a temperatura assegura a boa estabilidade sobre a variação da temperatura inteira.

Os dispositivos de TL43xxC são caracterizados para a operação de 0°C a 70°C, os dispositivos de TL43xxI são caracterizados para a operação – 40°C a 85°C, e os dispositivos de TL43xxQ são caracterizados para a operação de – de 40°C 125°C. ao dispositivo Informati

Características

• Proveja a tolerância da tensão em 25°C – 0,5% (categoria de B) – 1% (categoria) – 2% de A (a categoria padrão)

• Tensão ajustável da saída: Vref a 36 V

• Operação de −40°C a 125°C

• Tração típica da temperatura (TL43xB) – 6 milivolt (temp de C) – 14 milivolt (mim temp, temp de Q)

• Baixo ruído da saída • impedância típica da saída 0.2-Ω

• capacidade Dissipador-atual: 1 miliampère a 100 miliampères

 Aplicações

• Tensão ajustável e prover atual

• Regulamento lateral secundário no flyback SMPSs

• Substituição de Zener

• Monitoração de tensão

• Comparador com referência integrada

Imagem dos dados: https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
