Microcontrolador programável 72 de FPGA CI da disposição de porta do campo do ciclone IV GX de Intel EP4CGX15BF14I7N 552960 14400 169-LBGA

Disposição de porta programável do campo de EP4CGX15BF14I7N Cyclone® IV GX (FPGA) IC 72 552960 14400 169-LBGA

Folha de dados: EP4CGX15BF14I7N

Informação preliminar

A família programável da disposição de porta do campo de CycloneTM é baseada em um 1.5-V, 0.13-µm, processo de SRAM do cobre da todo-camada, com densidades até 20.060 elementos de lógica (LEs) e até 288 Kbits de RAM. Com características como laços phaselocked (PLLs) para que cronometrar e uma relação dobro dedicada da taxa de dados (RDA) encontre RDA SDRAM e exigências de memória rápidas de RAM do ciclo (FCRAM), os dispositivos do ciclone são uma solução eficaz na redução de custos para aplicações do dados-trajeto. Os dispositivos do ciclone apoiam os vários padrões do I/O, incluindo LVDS em taxas de dados até 311 megabits de por segundo (Mbps) e 66-MHz, a interconexão de 32 bits do componente periférico (PCI), para conectar com e apoiando dispositivos de ASSP e de ASIC. Altera igualmente oferece dispositivos baratos novos da configuração de série configurar dispositivos do ciclone.

Características

■2.910 a 20.060 LEs, veem a tabela 1

■Até 294.912 bocados de RAM (36.864 bytes)

■Apoia a configuração através do dispositivo barato da configuração de série

■Apoio para padrões do I/O LVTTL, LVCMOS, SSTL-2, e SSTL-3

■Apoio para 66-MHz, padrão de 32 bits do PCI

■(311 Mbps) apoio de baixa velocidade do I/O de LVDS

■Até dois PLLs pelo dispositivo para fornecer a multiplicação do pulso de disparo e deslocador

■Até oito linhas globais do pulso de disparo com os seis recursos do pulso de disparo disponíveis pela fileira do bloco da disposição de lógica (LABORATÓRIO)

■Apoio para a memória externo, incluindo RDA SDRAM (133 megahertz), FCRAM, e a única taxa de dados (SDR) SDRAM

■Apoio para núcleos múltiplos da propriedade intelectual (IP), incluindo funções de Altera MegaCore e megafunctions do programa de sócios de Altera Megafunctions (AMPPSM)

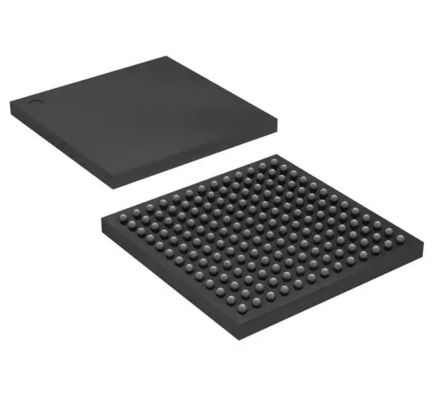

Imagem dos dados:
