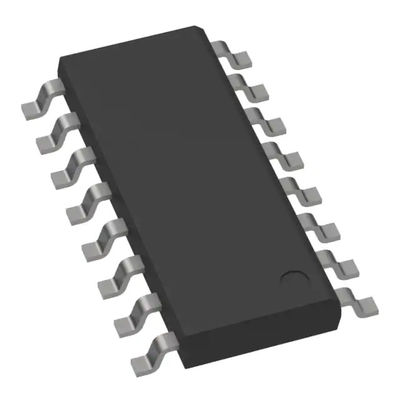

Topologia autônoma da Metade-ponte do circuito integrado dos conversores da C.C. da C.A. de HR1000AGS-Z até 600kHz 16-SOIC
| Lugar de origem | Poder monolítico Systems Inc. |
|---|---|
| Marca | MPS |
| Certificação | RoHS |
| Número do modelo | HR1000AGS-Z |
| Quantidade de ordem mínima | 2500pcs |
| Preço | Negotiable |
| Detalhes da embalagem | 2500PCS/Tape |
| Tempo de entrega | 2-3 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 15K PCS |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Categoria | Conversores da C.C. da C.A., interruptores autônomos | Tipo | Descrição |
|---|---|---|---|
| Mfr | Poder monolítico Systems Inc. | Estado do produto | Ativo |
| isolamento da saída | Isolado | Tensão - fonte (Vcc/Vdd) | 13V ~ 15.5V |
| Frequência - interruptor | Até 600kHz | Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Pacote/caso | 16-SOIC (0,154", largura de 3.90mm) | ||
| Realçar | HR1000AGS-Z,Circuito integrado dos conversores da C.C. da C.A.,HR1000AGS-Z 600kHz |
||
Descrição de produto
Topologia autônoma da Metade-ponte do conversor de HR1000AGS-Z até 600kHz 16-SOIC
Detalhe rápido:
|
Fabricante
|
Poder monolítico Systems Inc.
|
|
Fabricante Product Number
|
HR1000AGS-Z
|
|
Descrição
|
INTERRUPTOR AUTÔNOMO HALF-BRDG 16SOIC DE IC
|
|
Descrição detalhada
|
Topologia autônoma da Metade-ponte do conversor até 600kHz 16-SOIC
|
Atributos de produto:
|
TIPO
|
DESCRIÇÃO
|
|
Categoria
|
Conversores da C.C. da C.A., interruptores autônomos
|
|
Mfr
|
Poder monolítico Systems Inc.
|
|
Estado do produto
|
Ativo
|
|
Isolamento da saída
|
Isolado
|
|
Interruptores internos
|
Não
|
|
Topologia
|
Metade-ponte
|
|
Tensão - fonte (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Ciclo de dever
|
0,5
|
|
Frequência - interruptor
|
Até 600kHz
|
|
Proteção da falha
|
Sobre a temperatura, sobre a tensão
|
|
Características do controle
|
Começo macio
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Pacote/caso
|
16-SOIC (0,154", largura de 3.90mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SOIC
|
|
Montando o tipo
|
Montagem de superfície
|
|
Número baixo do produto
|
HR1000
|
Recursos adicionais:
| ATRIBUTO | DESCRIÇÃO |
| Outros nomes |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Pacote padrão | 2500 |
DESCRIÇÃO
O HR1000A é um controlador projetado especificamente para a topologia ressonante da metade-ponte. Fornece dois canais do movimentação-sinal que sinais complementares da saída em um ciclo de dever de 50%. Um inoperante-tempo fixo interno de 350ns entre os dois sinais complementares da porta garante o interruptor da zero-tensão durante o transeunte e permite a operação de alta frequência.
O diodo integrado da tira de bota simplifica o circuito de condução externo para o interruptor do alto-lado. Pode suportar até 600V com imunidade contra o ruído alto de dV/dt.
Modular a frequência de comutação regula a tensão da saída da topologia. Um oscilador programável pode ajustar as frequências de comutação máximas e mínimas.
IC começa acima na frequência de comutação máxima programada e retarda gradualmente até o laço de controle toma sobre para impedir o inrush excessivo atual
IC pode ser forçado para incorporar uma operação controlada do burstmode na luz-carga para minimizar o consumo de potência e para apertar o regulamento da saída.
As proteções queincluem a parada programada, a auto-recuperação, a proteção da baixa de pressão, e a temperatura excessiva travadas proteção-melhoram a segurança do projeto do conversor sem gerar a complexidade de circuito adicional.
IC fornece a fonte 1.5A/2A/capacidade do dissipador para motoristas do alto-lado e da porta do baixo-lado.
O HR1000A está disponível em um pacote SO-16.
CARACTERÍSTICAS
• Ciclo de dever de 50%, controle de frequência variável para o conversor ressonante da Metade-ponte
• motorista da porta do Alto-lado 600V com o diodo integrado da tira de bota e imunidade alta de dV/dt
• Fonte 1.5A/2A/capacidade do dissipador para motoristas do Alto-lado e da porta do Baixo-lado
• Oscilador da Alto-precisão
• Opera-se até em 600kHz
• Proteção de dois níveis da sobrecarga: Frequência-deslocamento e parada programada travada com tempo programável da duração
• Proteção DE LIGAR/DESLIGAR remota do controle e da baixa de pressão com o Pin da BO
• Travar-inutilização entrada para a aplicação fácil das proteções
• Relações com controlador de PFC
• Operação programável do Explosão-modo na Luz-carga
• Macio-início não-linear para a elevação monótona da tensão da saída
• Pacote SO-16
APLICAÇÕES
• Tevês do LCD e do PDP
• PCes Desktop e servidores
• Telecomunicações SMPS
• Adaptador de AC-DC, Aberto-quadro SMPS
• Consoles do jogo de vídeo
• Reator de iluminação eletrônico
