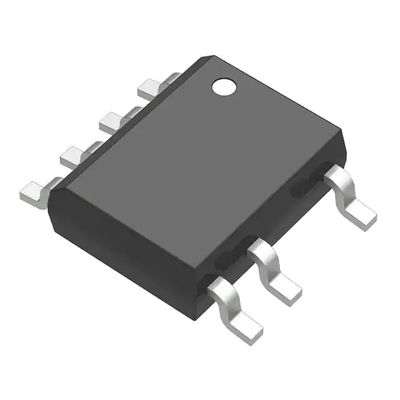

Topologia 120Hz 75kHz 8-SOIC-7A do Flyback de MP020-5GS-Z Buck Boost Converter Chip Offline
| Lugar de origem | América |
|---|---|
| Marca | MPS |
| Certificação | RoHS |
| Número do modelo | MP020-5GS-Z |
| Quantidade de ordem mínima | 2500pcs |
| Preço | Negotiable |
| Detalhes da embalagem | 2500PCS/Tape |
| Tempo de entrega | 2-3 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 100K PCS |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Fabricante | Poder monolítico Systems Inc. | Categoria | Conversores da C.C. da C.A., interruptores autônomos |
|---|---|---|---|
| Número do produto | MP020-5GS-Z | Número de saídas | 1 |
| Configuração de saída | Positivo | Tensão - divisão | 700V |
| Tensão - Inicialização | 17.3V | Tensão - fonte (Vcc/Vdd) | 6.6V ~ 28V |
| Frequência - interruptor | 120Hz ~ 75kHz | Poder (watts) | 8W |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) | Pacote/caso | 8-SOIC (0,154", largura de 3.90mm), 7 ligações |
| Realçar | MP020-5GS-Z,microplaqueta do conversor do impulso do fanfarrão,Microplaqueta do conversor da C.C. da C.A. |
||
Descrição de produto
Topologia autônoma 120Hz do Flyback do conversor de MP020-5GS-Z ~ 75kHz 8-SOIC-7A
Folha de dados: MP020-5GS-Z
| Categoria | Conversores da C.C. da C.A., interruptores autônomos |
| Mfr | Poder monolítico Systems Inc. |
| Estado do produto | Não para projetos novos |
| Isolamento da saída | Isolado |
| Interruptores internos | Sim |
| Tensão - divisão | 700V |
| Topologia | Flyback |
| Tensão - comece acima | 17,3 V |
| Tensão - fonte (Vcc/Vdd) | 6.6V ~ 28V |
| Frequência - interruptor | 120Hz ~ 75kHz |
| Poder (watts) | 8 W |
| Proteção da falha | Limitação atual, circuito aberto, sobre a carga, sobre a temperatura, sobre a tensão |
| Temperatura de funcionamento | -40°C ~°C 125 (TJ) |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm), 7 ligações |
| Pacote do dispositivo do fornecedor | 8-SOIC-7A |
| Montando o tipo | Montagem de superfície |
| Número baixo do produto | MP020 |
Recursos adicionais:
| ATRIBUTO | DESCRIÇÃO |
| Pacote padrão | 2500 |
DESCRIÇÃO
O MP020-5 é um autônomo, o regulador do preliminar-lado que fornece a tensão constante exata e o regulamento atual constante sem um acoplador ótico ou um circuito de feedback secundário. Tem um MOSFET 700V integrado. O controle variável do fora-tempo de MP020-5 permite que um conversor do flyback opere-se no modo descontínuo da condução.
O MP020-5 igualmente caracteriza funções da proteção tais como VCC o fechamento da sob-tensão, a proteção da sobrecarga, a proteção de temperatura excessiva, a proteção do circuito aberto (OCkP) e a proteção da sobretensão. Suas fonte atual da partida de alta tensão interna e tecnologias powersaving limitam o consumo de potência da nenhum-carga a menos do que 30mW.
A tecnologia da variável-interruptor-frequência de MP020-5 fornece o espectro natural que dá forma para alisar a assinatura do IEM, fazendo o apropriado para carregadores autônomos, da baixa potência de bateria e adaptadores.
O MP020-5 está disponível em SOIC8-7A.
CARACTERÍSTICAS
Preliminar-Lado-controle do sem acoplador ótico ou circuito de feedback secundário
o precisa Constant Current e Constant Voltage Control (CC/CV)
MOSFET 700V integrado com componentes externos mínimos
variável do , Fora-tempo, controle Pico-atual
fonte atual de alta tensão do 550µA
consumo de potência da Nenhum-carga do 30mW
compensação programável do cabo do
proteções múltiplas do : OVP, OCP, OCkP, OTP, e VCC UVLO
espectro natural do que dá forma para EMI Signature melhorada
baixo custo do e circuito externo simples
pacote do SOIC8-7A
APLICAÇÕES
carregadores do telefone celular do
adaptadores do para eletrônica Handheld
fontes de alimentação à espera e auxiliar do
dispositivos pequenos do
