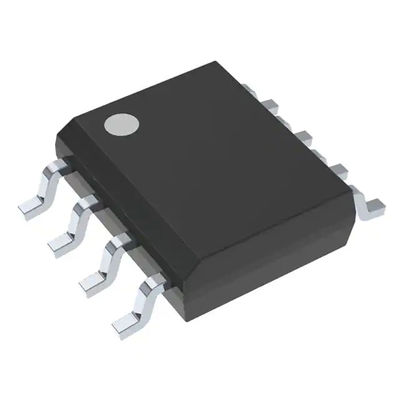

Controle IC 8-SOIC de Chip Electronic Components Storage Capacitor do semicondutor de MP111DS-LF-Z CI

Controle IC 8-SOIC do capacitor do armazenamento de MP111DS-LF-Z

Folha de dados: MP111DS-LF-Z

Recursos adicionais:

DESCRIÇÃO

O MP111 é um controlador de morte do armazenamento e da liberação da arfada. Carrega o capacitor do armazenamento da entrada durante a operação normal. Uma vez que o capacitor do armazenamento é carregado à tensão selecionada, a carga está parada, e o capacitor do armazenamento é separado da entrada. O circuito de carregamento mantém a tensão do armazenamento depois que a carga é terminada.

O MP111 mantém-se monitorar a tensão de entrada, e libera-se a carga do capacitor do armazenamento para entrar o capacitor quando a tensão de entrada é mais baixa do que a tensão selecionada da liberação. Regula a tensão de entrada para mantê-la o maior tempo possível perto da tensão da liberação.

O MP111 tem o circuito atual incorporado do limite durante o carregamento acima dos capacitores do armazenamento. A tensão do armazenamento e da liberação pode ser programada ao valor desejado do usuário pelos resistores externos.

O MP111 vem em um pacote SOIC-8 e exige um número mínimo prontamente - de componentes externos padrão disponíveis.

CARACTERÍSTICAS

o  4.5V largo a 18V entrou a escala de funcionamento

 2.5A que despeja a corrente do armazenamento a VIN

limite 250mA atual incorporado do  para o capacitor de carregamento do armazenamento

armazenamento do usuário do  e tensão programáveis da liberação

indicador de morte da BANDEIRA da arfada do 

 disponível no pacote SOIC-8

APLICAÇÕES

modens do  Cable/DSL/PON

entrada da casa do 

redes do ponto de acesso do 
