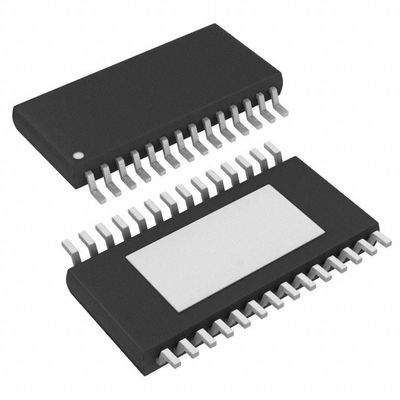

Analógico eletrônico de Step-Up Boost do controlador da C.C. da C.C. da saída de IC 8 do motorista do diodo emissor de luz de MP3393EF-LF-Z, PWM que escurece 28-TSSOP-EP

O MP3393 é um controlador elevador com as 8 fontes atuais do canal projetadas pôr luminosos de WLED para os grandes painéis do LCD. O MP3393 usa a arquitetura da fixo-frequência do atual-modo. Conduz um MOSFET externo para impulsionar a tensão da saída. A frequência de comutação é programável por um resistor de ajuste externo. O MP3393 integra um circuito de controle constante-atual para regular a corrente em cada corda do diodo emissor de luz ao grupo do valor por um resistor atual externo do feedback. A harmonização atual pode conseguir uma precisão de 1,2% regulamentos entre cordas. Sua baixa tensão 202mV regulamentar reduz a perda de poder e melhora a eficiência. O MP3393 inclui as proteções que incluem o fechamento da sob-tensão, o diodo emissor de luz aberto/proteção curto, e parada programada térmica. O pino da bandeira da falha indica os estados de todos os sinais da falha. O MP3393 pode margarida-ser acorrentado para expandir o número de canais do diodo emissor de luz. Está disponível nos pacotes TSSOP28EP e SOIC28.
