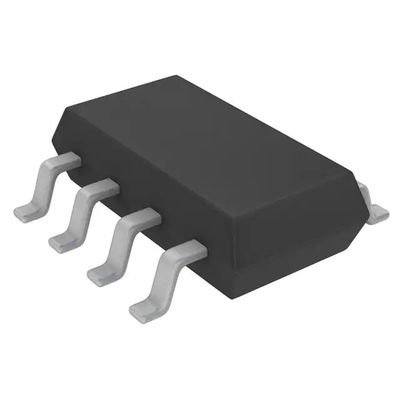

Saída 1.8V 1 1.5A SOT-23-8 TSOT-23-8 ajustável positiva de IC do regulador de interruptor do impulso de MP3414DJ-LF-Z fino

Saída 1.8V 1 1.5A ajustável positiva de IC do regulador de interruptor do impulso de MP3414DJ-LF-Z (interruptor) SOT-23-8 fina, TSOT-23-8

Características:

eficiência do  até 96%

partida da baixa tensão do  0.8V

o  0.6V-to-4V entrou a escala

escala da saída do  1.8V-to-4V

retificador síncrono interno do 

interruptor da Fixo-frequência do  1MHz

corrente quieta do  35μA

corrente da parada programada do  1μA

controle do Atual-modo do  com compensação interna

o  retifica a desconexão da saída da entrada

 VIN>VOUT abaixo da operação do modo

eficiência elevada do  sob condições da Luz-carga

componentes externos muito pequenos do 

limitação atual do Inrush do  e SoftStart interno

proteção da sobretensão do 

o  procura um caminho mais curto a proteção

pacote do  TSOT23-8

Descrição:

O MP3414 pode começar acima de uma tensão de entrada como o ponto baixo como 0.8V fornecer a limitação atual do inrush, e a saída procura um caminho mais curto a proteção. Integrada, P-canal, retificador síncrono melhora a eficiência e elimina a necessidade para um diodo externo de Schottky. O PMOS desliga a saída da entrada quando a peça interrompeu. Esta característica da desconexão da saída permite a saída seja descarregada completamente, assim permitindo que a peça tire uma corrente da fonte 1μA no modo da parada programada.

A frequência 1MHz de comutação permite componentes externos menores, quando a compensação interna e o macio-início minimizarem a contagem componente externo: este ajuda da característica para produzir uma solução compacta para uma escala atual larga da carga.

O MP3414 caracteriza um MOSFET integrado do poder que apoie até uma saída 4V e uma corrente de comutação do pico 1.8A típico.

O MP3414 está disponível 8 em um pacote pequeno do pino TSOT23.
