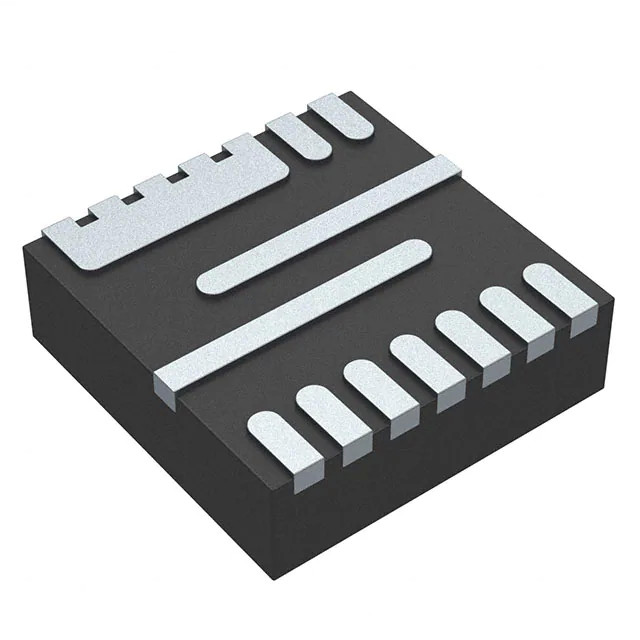

Saída 16-PowerVFQFN de IC do regulador de interruptor de MP8774GQ-Z
| Lugar de origem | América |
|---|---|
| Marca | MPS |
| Certificação | RoHS |
| Número do modelo | MP8774GQ-Z |
| Quantidade de ordem mínima | 5000pcs |
| Preço | Negotiable |
| Detalhes da embalagem | 5000 PCS/Tape |
| Tempo de entrega | 2-3 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | PCes 5k |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Fabricante | Sistemas de energia monolíticos (MPS) | Categoria | Reguladores de tensão - reguladores de interruptor da C.C. da C.C. |
|---|---|---|---|
| Número do produto | MP8774GQ-Z | Tipo da saída | ajustável |
| Número de saídas | 1 | Entrada Tensão-máxima | 18v |
| Tensão-minuto entrado | 3V | Saída oltage-máxima | 12V |
| Tensão-minuto da saída | 0.6V | Topologia | Fanfarrão |
| Temperatura de funcionamento | -40°C ~ 125°C | Atual - saída (máxima) | 12A |
| Pacote/caso | 16-PowerVFQFN | Número baixo do produto | MP8774 |
| Realçar | MP8774GQ-Z,Saída de IC do regulador de interruptor |
||
Descrição de produto
Saída 16-PowerVFQFN de IC do regulador de interruptor de MP8774GQ-Z
Folha de dados: MP8774GQ-Z
TIPO | DESCRIÇÃO |
Categoria | Reguladores de tensão - reguladores de interruptor da C.C. da C.C. |
Mfr | Poder monolítico Systems Inc. |
Estado do produto | Ativo |
Função | Abaixador |
Configuração de saída | Positivo |
Topologia | Fanfarrão |
Tipo da saída | Ajustável |
Tensão - entrada (minuto) | 3V |
Tensão - entrada (máximo) | 16V |
Tensão - saída (minuto/fixado) | 0.6V |
Tensão - saída (máxima) | 12V |
Atual - saída | 12A |
Retificador síncrono | Sim |
Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
Montando o tipo | Montagem de superfície |
Pacote/caso | 21-PowerVFQFN |
Pacote do dispositivo do fornecedor | 21-QFN (3x4) |
Número baixo do produto | MPQ8774 |
Recursos adicionais:
| ATRIBUTO | DESCRIÇÃO |
| Pacote padrão | 5000 |
DESCRIÇÃO
O MP8774 é um de alta frequência inteiramente integrado, síncrono, retificado, abaixador, conversor do interruptor-modo com os MOSFETs internos do poder. O MP8874 oferece uma solução muito compacta que consiga 12A da corrente de saída contínua com carga e linha excelentes regulamento sobre uma escala larga da entrada. O MP8774 usa a operação do modo síncrono para uma eficiência mais alta sobre a escala da carga da corrente de saída.
a operação de controle do Constante-em-tempo (BERÇO) fornece a resposta transiente muito rápida, o projeto fácil do laço, e o regulamento muito apertado da saída.
As características de proteção completas incluem procuram um caminho mais curto a proteção (SCP), a proteção da sobrecarga (OCP), a proteção da sob-tensão (UVP), e a parada programada térmica.
O MP8774 exige um número mínimo prontamente - de componentes disponíveis, padrão, externos e está disponível em um pacote da espaço-economia QFN-16 (3mmx3mm).
CARACTERÍSTICAS
saída do ajustável de 0.6V
3V largo a 18V que opera a escala entrada
corrente de saída do 12A
MOSFETs internos do poder do 16mΩ/5.5mΩ baixos RDS (SOBRE)
corrente quieta do 100μA
operação de grande eficacia do modo síncrono do
partida Pre-inclinada do
frequência 700kHz de comutação fixada
tempo de partida macio programável externo do
o permite (EN) e poder bom (PÁGINA) para arranjar em sequência de poder
proteção da sobrecarga do (OCP) e soluço
parada programada térmica do
disponível (3mmx3mm) em um pacote QFN-16
APLICAÇÕES
câmaras de segurança do
dispositivos portáteis do , dispositivos de XDSL
caixas de set-top de Digitas do
televisão e monitores do tela plano do
uso geral do
Imagem dos dados: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8774GQ-Z/document_id/3722/
